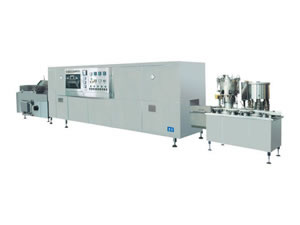

Máquina de Producción (Llenado) de Liquido Oral

Description:
Esta Línea / Máquina de Producción (Llenado) de Liquido Oral se produce en nuestra compañía Shouda y está especialmente para la producción de diseño de dosis de 5-25ml de fluido oral tomada. Se puede terminar todo el proceso de lavado por ultrasonidos, la esterilización, llenado y tapado completamente por esta línea.

Principio de funcionamiento de Línea / Máquina de Producción (Llenado) de Liquido Oral De lavado por ultrasonidos:
1. Coloque todas las botellas a granel en el tanque de lavado por ultrasonidos para el lavado por ultrasonidos de 80 segundos.
2. Entonces el biberón transportadora espiral enviará las botellas a la rueda conductor ascensor, y luego la rueda de elevación enviará las botellas a la gran tambor.
3. Las botellas se sujetaran por un manipulador y será entregadas a 180 ° (bocas de botellas hacia abajo), la rotación, junto con el disco de rotación grande.
4. Hay 6 grupos conductores del chorro con agujas de inyección en las pistas de disco de rotación grandes. El agua o el aire comprimido se envía (spray) a en las botellas, con cierta frecuencia, dependiendo del requisito de lavado. Normalmente un procedimiento de lavado completo es que, no están circulando pulverización de agua dos veces, el aire comprimido de pulverización purifica el aire comprimido dos veces nuevamente.
5. Durante ese lavado en el interior, hay agua y aire comprimido y para el lavado de botellas fuera.
6. Para que el lavado de las botellas se complete, las botellas lavadas deben dar vuelta de 180 ° (bocas de botella hacia arriba) por el manipulador, la alimentación en un horno tipo túnel por el disco de controladores.
7. La conversión de frecuencia puede controlar la velocidad de lavado y la capacidad productiva y también controlar y ajustar la coordinación secuencial de cada procedimiento.

Esterilización:
1. Precalentar: Las botellas de empaquetamiento compacto se introducen en el túnel con malla del tipo de banda de esterilización horno y en la zona de precalentamiento por el transporte de malla de la correa.
2. A continuación, las botellas se pasan de la zona de alta temperatura (zona de esterilización).
3. Enfriamiento.
4. Finalmente, las botellas se pasan el área de flujo laminar, y completado el proceso de esterilización.

Las botellas se alimentan desde el horno y se introducen en el líquido de la máquina de llenado y tapado. El proceso de calentamiento de las botellas se lleva a cabo por chapado en oro tubo de calor de cuarzo que está en la parte superior de la malla del cinturón y el tubo de calor de acero inoxidable de la malla de la correa. En la zona de alta temperatura, las botellas se secan y se esterilizan con el proceso durante 4 min. Mientras que la velocidad de la malla del cinturón es controlado por la máquina de tipo continuo de velocidad del cambiador. Con el fin de evitar la contaminación, en todo el proceso de esterilización, las botellas están bajo la protección de un dispositivo portaobjetos 100 laminar de protección de flujo. Tanto la parte delantera y trasera del dispositivo de protección y del flujo laminar se consta de mediano aficionado eficiencia del soplador y de alta eficiencia del filtro. El proceso de enfriamiento de las botellas que se alimentan desde el horno se lleva a cabo por el ventilador que está instalado en la parte trasera del horno y puede asegurar que la temperatura de las botellas es ≤ 40 ° C.

Llenado y Tapado
1. Las botellas se introducen en la máquina de llenado y tapado por una guía y un perno de tono tipo tornillo ajustable.
2. A continuación, se introduce la bandeja con 8 estaciones por un disco de controladores que se gira en sentido horario. El líquido de alimentación es suministrado por la bomba de vidrio y la acción de elevación. Las botellas se han llenado de líquido de alimentación en un disco giratorio hacia la derecha con 8 estaciones para tapa-pinzamiento por tres discos giratorios reversibles.
3. Las tapas de aluminio (sustituir los tapones de goma) se realiza un seguimiento y se sujeta en la boca de la botella por ocho flexible de tres tipos de herramientas de sujeción del mandril.
4. A continuación, las tapas de aluminio (sustituir los tapones de goma) se disponen secuencialmente por alimentador oscilante, y alimentado en cinta transportadora por una guía y cubierta con la boca de la botella.
5. Las botellas llenas de líquido oral y tapa fijada son alimentados por un disco rotativo de alimentación de salida y se introduce en una bandeja de alimentación.

Características de la Línea de Producción de Líquido Oral::
1. Se llega a una capacidad de producción de 200 botellas por minuto.
2. Adopta el desempaquetado biberón modo en el proceso de lavado de la máquina botella, lo que hace la operación simple y fiable.
3. Utilizando un robot en la máquina de lavado de botellas, el modo de botella puede ser tapado adecuado en diversas especificaciones.
4. Pulverización por agua y vapor en el proceso de lavado que puede garantizar la calidad de lavado y economizar en agua y vapor.
5. De calefacción por infrarrojos tipo de radiómetro de cuarzo y un tubo de 100 laminar etapa de dispositivo de protección contra el flujo de demostrar la calidad.
6. Gran sistema de control avanzado (importado), que garantiza la estabilidad sensible, de la línea. La malla de la correa del horno se suministra con una función de lavado en el sitio de origen, y puede satisfacer el requisito de lavado de BPF estándar.
7. El convertidor de frecuencia para el modo de ajuste de la velocidad puede controlar la capacidad de producción.
8. Hay también un dispositivo de enclavamiento para la línea de producción que puede controlar la producción equilibrada para los tres equipos.
9. Cada equipo es controlado por el PLC, y el proceso de operación en su conjunto es la pantalla puede ser por la pantalla táctil.
Nota: Podemos suministrar GMP documentos de verificación y dar una asistencia a pasar GMP verificación de la línea de foto.

Lantytk® Corp, es un fabricante profesional de Línea / Máquina de Producción (Llenado) de Liquido Oral en China. Aparte de la Línea / Máquina de Producción (Llenado) de Liquido Oral, seguimos ofreciendo Línea / Máquina de Producción (Llenado) de Liquido Oral, la línea de producción de jarabe, máquina de llenado de Productos lácteos, máquina de llenado de aceite, etc. Nuestros Products han sido muy populares entre los clientes de Siria, Libia, Irak, Egipto, Pakistán, Jordania, Turquía, Irán, Italia, Gran Bretaña, Estados Unidos, Indonesia, Malasia, Argelia, Sudán, Tanzania, Rusia, Arabia Saudita, y así sucesivamente. Si necesita nuestra Línea / Máquina de Producción (Llenado) de Liquido Oral, por favor no dude en ponerse en contacto con nosotros.
